Принцип действия панели Drv030 заключается в передачи цифрового управляющего сигнала непосредственно по кабелю питания светильников от обычного трансформатора 12 Вольт.
Панель подключается параллельно контактам трансформатора переменного напряжения со стороны выхода 12 Вольт, при помощи черно/красного кабеля с разъемом, входящего в комплект.
Панель не требует отдельного источника питания, т.к. запитывается от того же трансформатора, что и светильники.

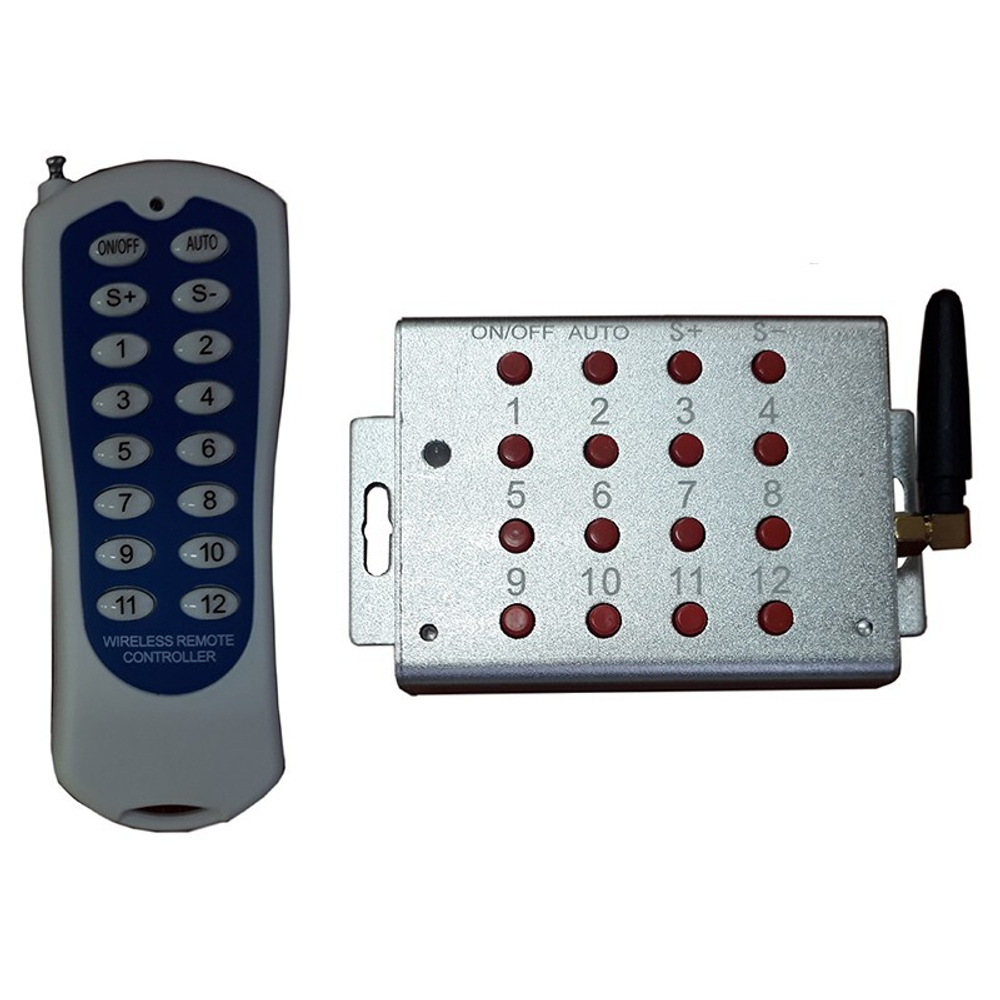

Панель комплектуется антенной для приема сигнала и внешним дистанционным пультом управления. Батарейка 27А 12 Вольт не входит в комплект поставки!
_x000D_

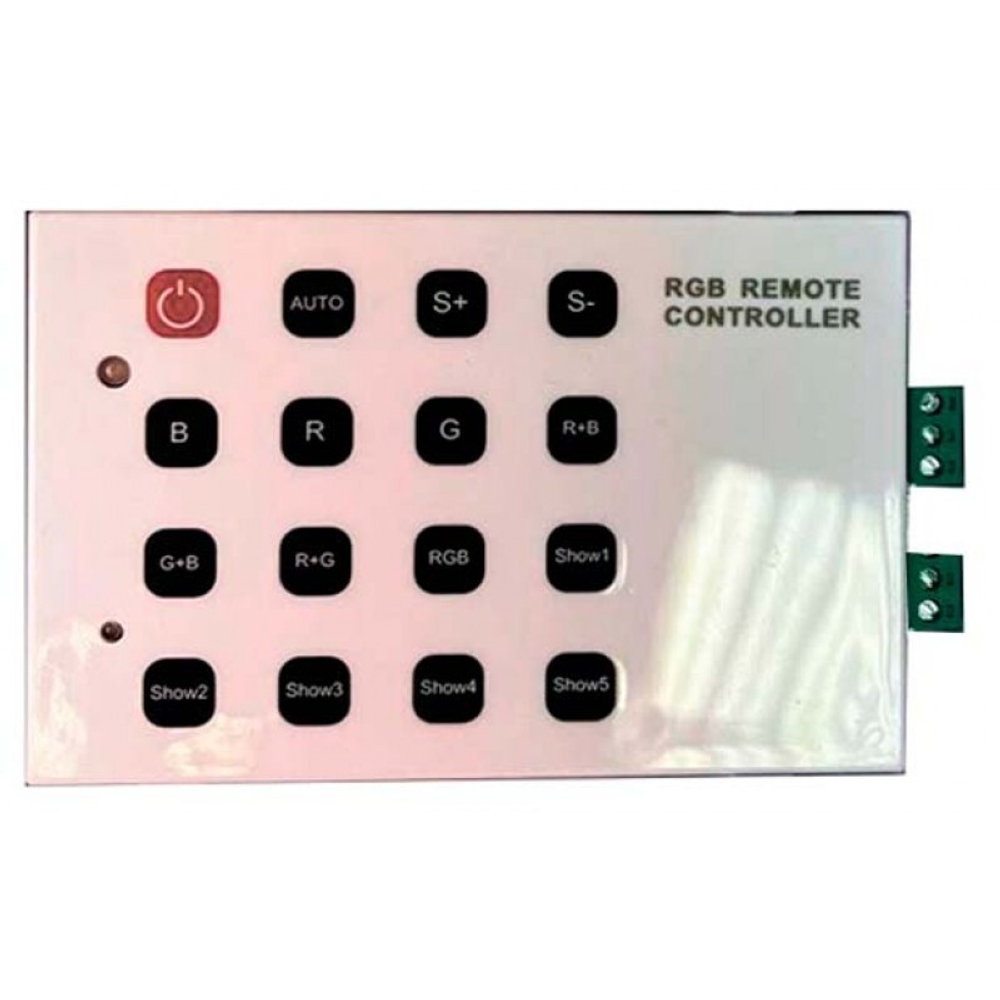

Панель оснащена 7 статическими и 5 динамическими программами. У динамических программ можно менять скорость воспроизведения в пределах 10 шагов. Кнопки на лицевой панели дублируют кнопки на дистанционном пульте. Текущая цветовая программа отображается контрольным цветным светодиодом. Наличие питания и прием сигнала от дистанционного пульта отображаются контрольными светодиодами.
_x000D_
Цифровой сигнал, генерируемый панелью, имеет свойство затухать в зависимости от длины кабеля.
Внимание! Если светильник не реагирует на пульт, просто поменяйте местами провода, идущие к светильнику.
Не использовать электронные трансформаторы!
Схема подключения.

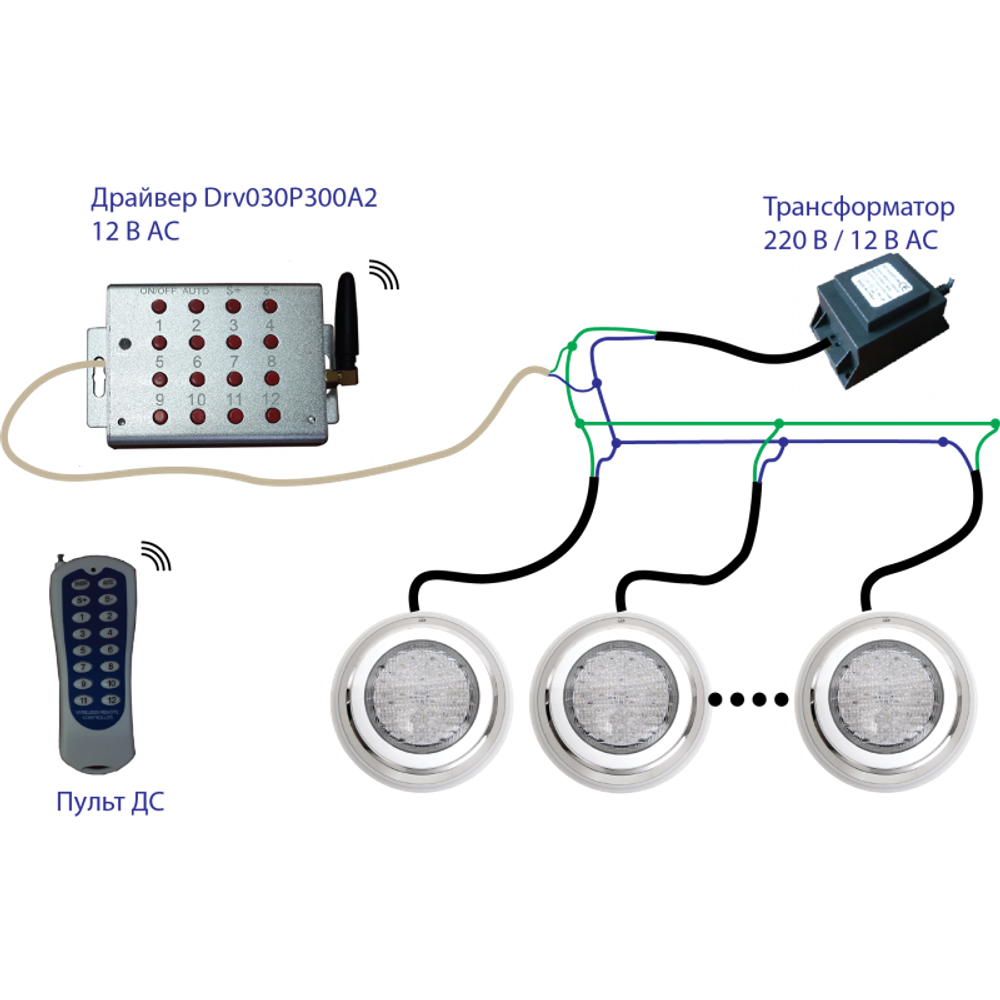

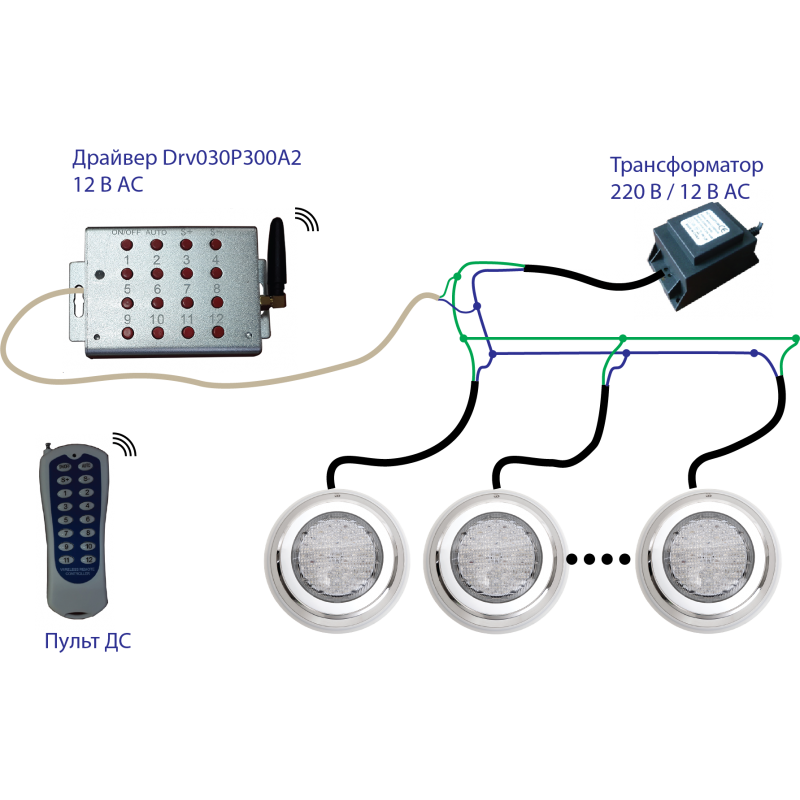

Версия 1

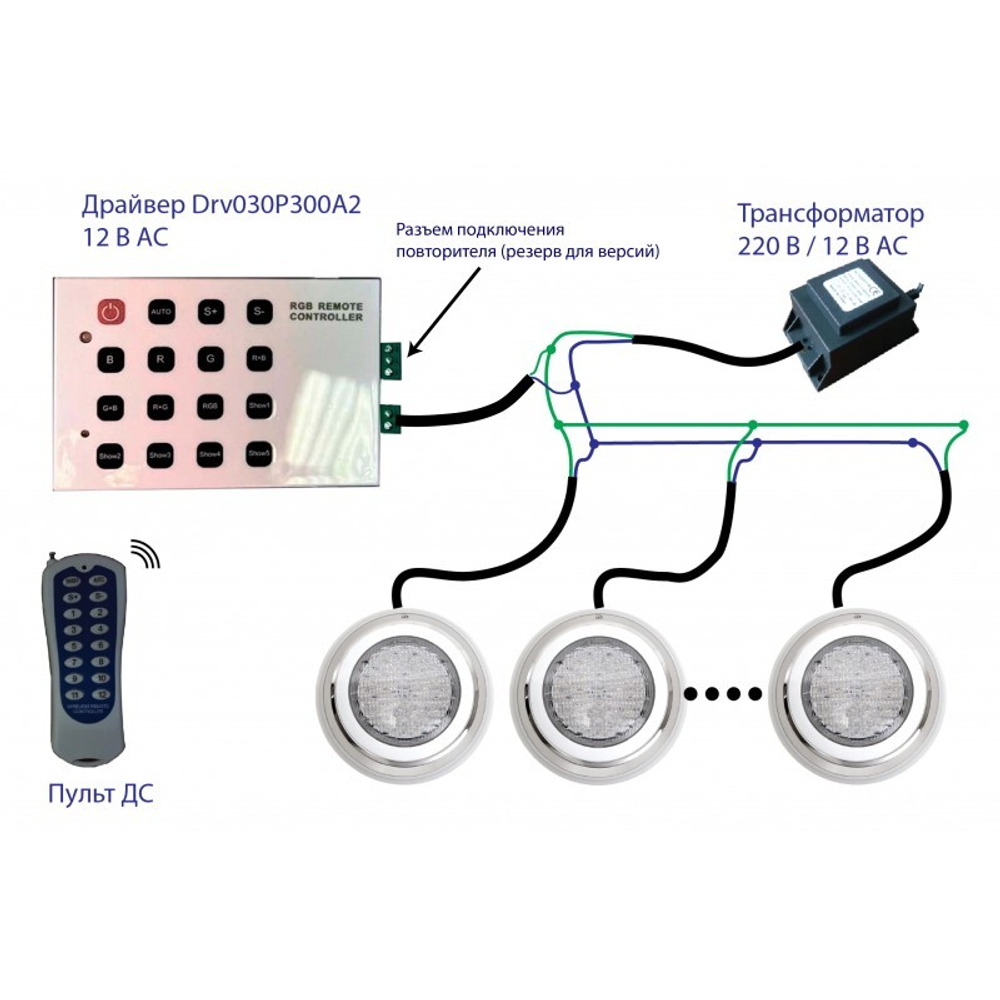

Версия 2
