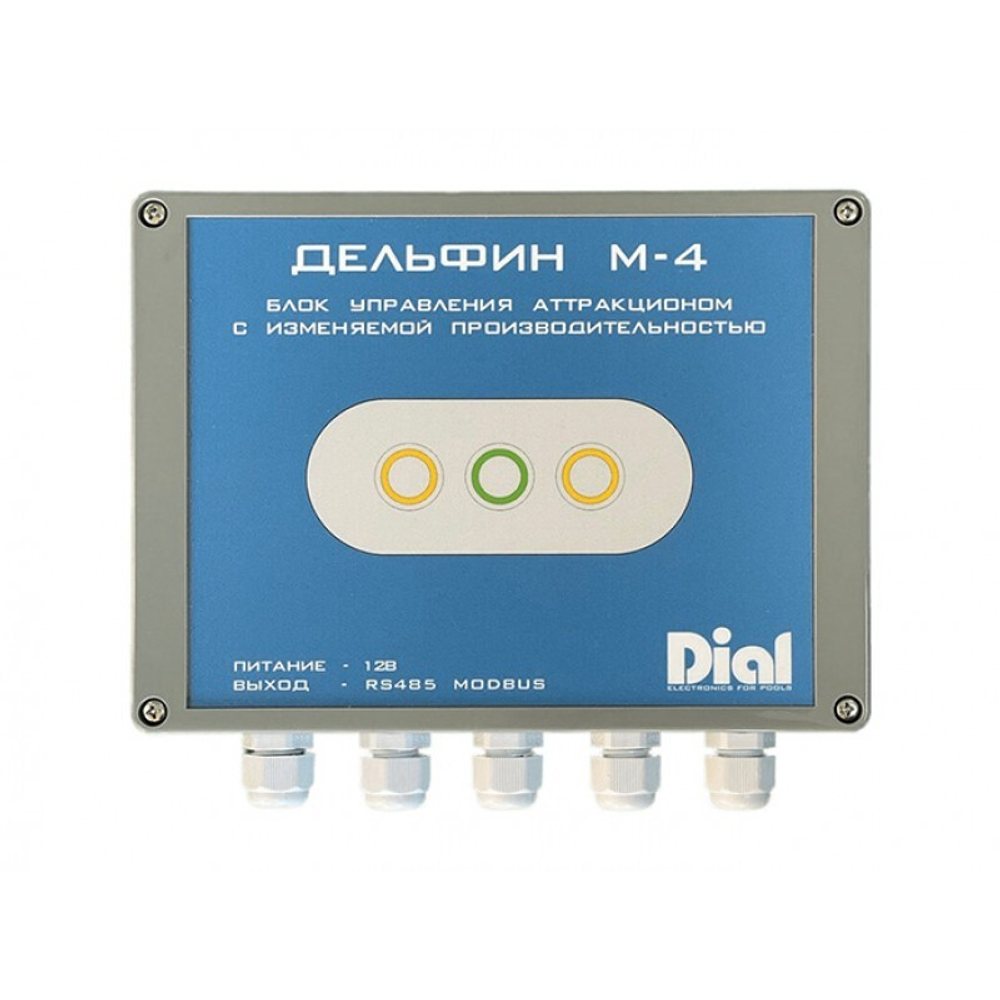

Панель управления аттракционом с частотным регулированием Дельфин М4 до 11кВт, пьезокнопка

Назначение и принцип работы

Блок управления модели М4 предоставляет пользователям возможность самостоятельно управлять работой водных аттракционов. Главным преимуществом прибора данной модели является способность регулировать производительность насосов с трехфазным асинхронным электродвигателем большой мощности. Для этого к блоку управления, питающей сети и двигателю подключается один из частотных преобразователей серий INNOVERT ISD mini или ISD.
Наиболее часто подключаемыми к блокам управления М4 водными аттракционами бассейнов являются противотоки. Возможность управлять производительностью нагнетающего воду насоса позволяет пользователю выбирать оптимальный для каждого случая режим работы аттракциона – от расслабляющего гидромассажа до активного плавания. При этом вы сможете подстраивать скорость потока под возможности пловца. Это особенно удобно, если в вашей семье бассейном пользуются не только близкие к спорту взрослые, но и совсем недавно научившиеся плавать дети и подростки.
Устройство способно работать только с одной или сразу с тремя одновременно подключенными пьезокнопками. В первом случае включение, отключение либо изменение скорости потока производится последовательными нажатиями на кнопку (т.е. перебором режимов). В случае подключения трех пьезонкопок одна отвечает за включение/отключение аттракциона, а две за уменьшение и увеличение интенсивности потока.

Технические характеристики и программирование

• Напряжение питания: 12V DC

• Собственная потребляемая электрическая мощность: 1 Вт

• Способ установки: настенный

• Габаритные размеры: 121х90х55 мм

• Программирование режимов: джамперное (при помощи перемычек)

• Температурный диапазон эксплуатации: от 5 до 45°C

• Производитель: ООО «DIAL» (Россия)

Фиксированная настройка (программирование) основных режимов работы прибора выполняется посредством установки на нужные группы контактов джамперов – перемычек.
В числе функций, которые можно изменить подобным образом, входят:

• Выбор количества управляющих кнопок (1 или 3).

• Включение или выключение 20-минутного таймера.

• Выбор количества доступных для переключения скоростей потока (1-4 или 4-10).

• Активация режима «Boost +20%», при котором максимальная частота тока увеличивается до 60 Гц.
